OBD2诊断仪全面解析：从汽车OBD接口、诊断协议到选型与品控

只要车上仪表盘那个黄色的"发动机"灯亮起来，修车师傅第一件事往往就是插上一台OBD2诊断仪。这个巴掌大的设备，能让原本"看不见摸不着"的电控系统开口说话：故障码是什么、哪个传感器数据异常、故障发生时的车速和水温是多少，全都摆在你面前。对维修厂而言它是必备工具，对车主而言它是了解爱车状态的一扇窗，对制造企业而言它又是一门涉及芯片、协议、算法与品控的硬功夫。

这篇文章从OBD-II标准的由来谈起，逐层拆解汽车OBD接口结构、主流诊断协议、汽车故障诊断仪的功能边界，并延伸到柴油车诊断仪与新能源汽车诊断仪的差异，最后给出实用的选型思路与制造端品控要点，帮助你在面对市面上五花八门的OBD扫描仪时做出更理性的判断。

一、OBD-II标准：为什么1996年之后的车"通用可读"

OBD是On-Board Diagnostics（车载诊断系统）的缩写。早期的OBD-I由各厂商自行定义，接口形状、通信协议、故障码含义都不统一，同一台汽车电脑检测仪换个品牌就完全用不了。真正的转折出现在1996年，美国要求所有在美销售的新车必须符合OBD-II规范：统一的16针诊断座、统一的故障码体系、统一的通信协议集合。欧盟随后推出EOBD（汽油车2001年、柴油车2004年起），中国则从国三排放阶段开始逐步强制要求。

这套标准带来的直接结果是：一台合格的OBD2诊断仪，理论上可以跨品牌读取发动机、排放相关系统的故障信息。标准统一，才有了今天蓝牙OBD适配器几十元就能买到、手机装个App就能读码的普及局面。

二、汽车OBD接口详解：16个针脚里藏着什么

绝大多数乘用车的诊断座位于驾驶位下方、方向盘柱附近，梯形外观，共16个针脚。虽然针脚数量固定，但不同车型实际用到的针脚并不相同，这也是判断一台诊断工具兼容性的重要依据。

• 4、5号脚：车身地与信号地，是所有通信的参考基准。
• 16号脚：常电正极，直接来自蓄电池，即使熄火也带电，这也是很多OBD行车电脑能实现停车监控的原因。
• 6、14号脚：CAN High与CAN Low，当前绝对主流的通信通道。
• 7、15号脚：K线与L线，用于ISO 9141-2、KWP2000等较早期协议。
• 2、10号脚：SAE J1850总线，早期美系车常见。
• 1、3、8、9、11、12、13号脚：留给厂商自定义，常用于ABS、安全气囊、车身控制等非排放系统。

需要特别提醒：新能源汽车虽然保留了标准OBD座用于排放与法规相关通信，但动力电池、电机控制器、BMS等核心数据往往走厂商专用通道，这也是新能源汽车诊断仪与普通读码器拉开差距的地方。

三、协议才是分水岭：CAN、K线、J1850与CAN FD

接口形状一样，不代表能通上话。诊断仪必须"会讲"车辆使用的协议语言，这背后是硬件收发器与固件算法的双重考验。主流协议包括：

• ISO 15765-4（CAN）：当前乘用车绝对主流，分11位/29位标识符、250kbps/500kbps速率等多种组合。
• ISO 9141-2 与 ISO 14230-4（KWP2000）：日系与部分欧系老车常见，依赖K线慢速握手。
• SAE J1850 PWM / VPW：早期福特、通用车型使用，现在多见于老车维修场景。
• SAE J1939：商用车、工程机械、重型柴油车的"普通话"，柴油车诊断仪必须支持。
• CAN FD 与 DoIP：新一代电子电气架构的高速通道，数据带宽大幅提升，是新能源汽车诊断仪的核心能力之一。

协议识别通常由诊断仪自动完成，但"支持"和"稳定支持"是两件事。协议切换的握手时序、多帧数据的拆包重组、总线负载高时的容错，都会影响实际使用体验。

四、一台OBD2诊断仪究竟能做什么

很多人以为读码清码就是全部，其实远不止。以功能完整度较高的汽车故障诊断仪为例，常见能力包括：

• 读取与清除故障码：按P（动力）、C（底盘）、B（车身）、U（网络）分类呈现，并给出中英文释义。
• 实时数据流：转速、车速、进气温度、冷却液温度、节气门位置、燃油修正、氧传感器电压等数十至上百项参数，可曲线显示。
• 冻结帧数据：故障发生瞬间的工况快照，对偶发性故障排查极有价值。
• 就绪状态与I/M检查：年检前预判排放相关监测项是否完成，避免白跑一趟。
• 氧传感器与EVAP系统测试：主动驱动测试，验证执行器与传感器响应。
• VIN读取与车辆信息：自动识别车型，减少手动选择出错。
• 保养灯归零、节气门匹配、DPF再生：属于特殊功能范畴，需要针对车型开发。

五、OBD2诊断仪的类型划分与适用人群

市面上的汽车诊断工具大致可分为四个层级，价格从几十元到数万元不等，选择的关键在于使用场景而非单纯比价。

• 蓝牙OBD适配器：插在OBD座上，通过蓝牙或Wi-Fi与手机连接，配合App实现读码、清码、数据流与油耗显示。适合车主自检、二手车初步验车、车队日常巡检。
• 手持式OBD扫描仪：自带屏幕与按键，开机即用，不依赖手机。适合维修店快修快保、年检预检等高频场景。

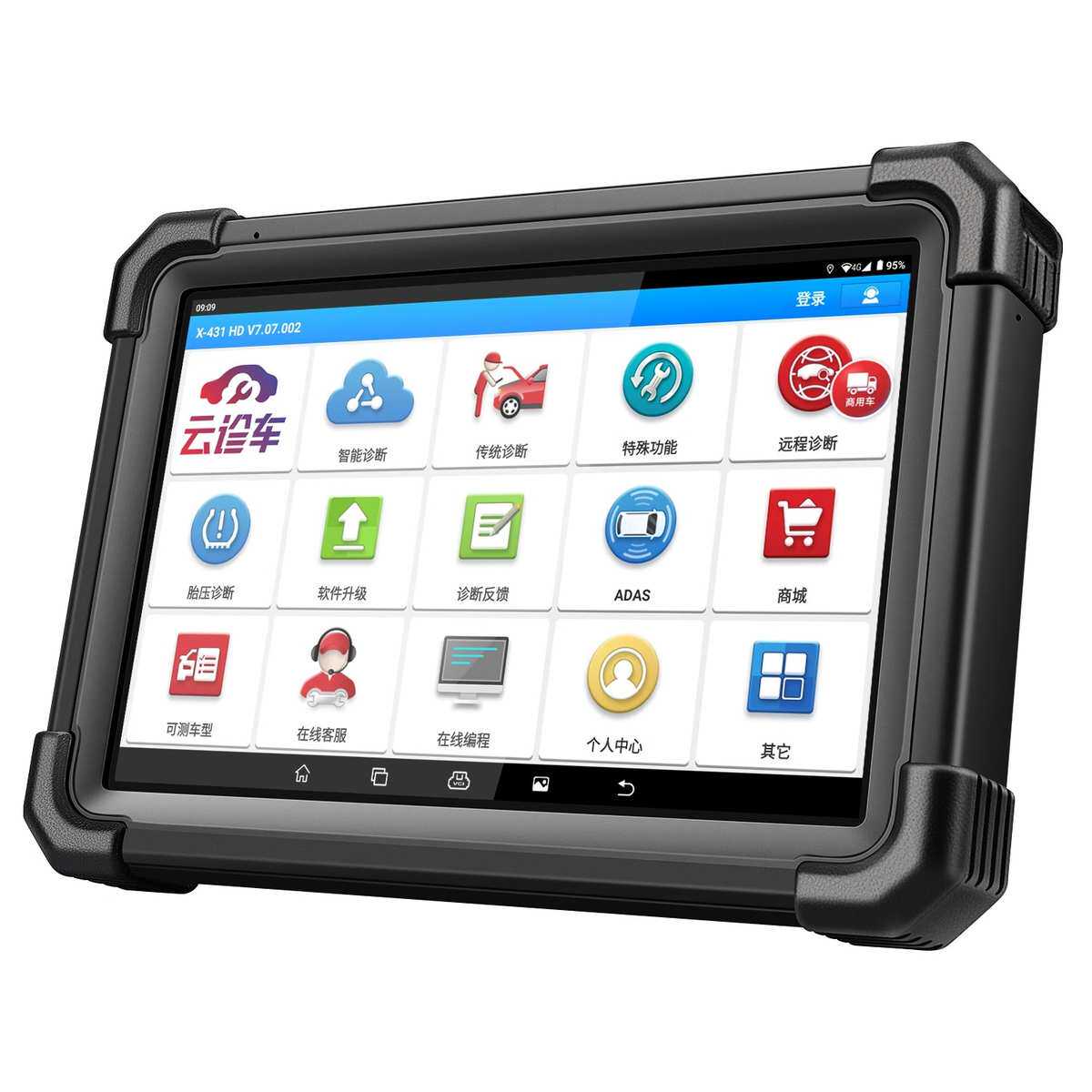

• 专业级汽车电脑检测仪：支持多系统进入、双向控制、编码与匹配，覆盖发动机、变速箱、ABS、气囊、车身模块等。维修厂、4S店售后、综合修理厂的主力设备。
• 专用诊断设备：针对柴油车、新能源车、商用车等细分领域，支持J1939、CAN FD、DoIP等协议以及高压系统安全流程。

六、柴油车诊断仪与新能源汽车诊断仪的差异

这两类设备常被混为一谈，实际差异相当大。

柴油车诊断仪面对的是24V电气系统、J1939总线、后处理系统（SCR、DPF、EGR）以及国六法规下的远程排放监控要求。它需要处理更长的报文、更多的ECU节点，并且要能执行DPF驻车再生、尿素系统检测等操作。工程机械、重卡、客车的诊断需求与乘用车几乎属于两个世界。

新能源汽车诊断仪的重点转向三电系统：动力电池包与BMS数据、驱动电机与电机控制器、整车控制器VCU、高压互锁、绝缘监测等。新一代车型普遍采用CAN FD与车载以太网混合架构，诊断入口可能不止一个OBD座。此外，高压系统操作涉及安全规范，诊断流程必须与断电、验电、绝缘检测等步骤配合，这也是设备与培训必须同步的原因。

七、挑选OBD扫描仪时值得关注的几个参数

• 协议覆盖广度：是否涵盖CAN、K线、J1850以及CAN FD、J1939等扩展协议。
• 车型覆盖深度：通用OBD功能全车型通吃，但特殊功能（保养归零、匹配、再生）必须逐车型开发。
• 核心芯片方案：直接影响握手速度、多帧稳定性与发热表现，是同类产品拉开差距的隐形因素。
• 连接方式与延迟：蓝牙版本、天线设计、App的数据刷新率都会影响实时数据流的观感。
• 固件与数据库升级：新车型年年出，能否持续OTA升级决定了设备的使用寿命。
• 供电与功耗保护：长期插在OBD座上是否亏电、是否具备过流与静电防护。
• 数据呈现方式：中文界面、故障码释义、曲线与仪表盘视图，对日常效率影响很大。
• 合规与认证：是否通过相关电磁兼容与质量体系认证，关系到批量采购的稳定性。
• 售后与技术支持：出现问题能否快速响应，对维修厂意味着真实的时间成本。

八、制造视角：深圳OBD厂家的品控是怎么做的

作为汽车电子产业集群密集的城市，深圳聚集了大量汽车检测设备制造企业，完整的供应链让从方案设计到批量交付的周期大大缩短，但同时也意味着产品良莠不齐。真正决定一台OBD2诊断仪能用多久的，往往是看不见的环节：

• 来料与方案验证：主控芯片、CAN收发器、蓝牙模组逐一验证，避免批次性差异。
• SMT贴片与工艺控制：焊点质量、板面清洁度直接影响长期可靠性。
• 老化与高低温测试：模拟车内夏季高温、冬季低温环境，验证通信稳定性。
• EMC电磁兼容测试：汽车环境电磁干扰复杂，抗扰能力不足会出现莫名掉线。
• 实车路测：用多品牌、多年代、多动力类型的真实车辆跑协议兼容，这是纸面参数无法替代的一步。
• 质量体系：ISO 9001是基础，面向车厂供应链的企业通常还需要IATF 16949。

像文强汽车电子这类深耕汽车电子领域的企业，通常会把大量精力放在协议库积累与实车验证上——因为用户不会关心你用了什么芯片，只会关心插上这台车能不能一次连上、数据准不准。

九、常见问题解答

Q1：几十元的蓝牙OBD适配器和几千元的汽车故障诊断仪差在哪？
前者主要覆盖排放相关的通用OBD功能，能读发动机故障码与基础数据流；后者可以进入ABS、气囊、变速箱等多个系统，还支持双向控制与编码匹配。需求不同，不存在绝对的替代关系。

Q2：插上OBD行车电脑会不会伤车或亏电？
合格产品在设计时会考虑总线静默与低功耗休眠，正常使用不会干扰车辆通信。但长期停放建议拔下，尤其是本身不支持休眠策略的产品。

Q3：故障码清掉就等于修好了吗？
不等于。清码只是清除故障记忆，如果根因仍在，故障码会再次出现。正确做法是结合冻结帧与数据流定位原因，修好之后再清码并验证就绪状态。

Q4：新能源车也能用普通OBD扫描仪吗？
可以读取法规要求的通用部分，但三电系统的深度数据与诊断功能，需要支持相应协议并具备专用数据库的新能源汽车诊断仪。

十、趋势：从"读码工具"到"车载数据入口"

随着国六远程排放监控、车联网与车队数字化管理的推进，OBD2诊断仪的角色正在发生变化。它不再只是一把"看故障的放大镜"，而是车辆数据的第一道采集入口：排放数据上传、驾驶行为分析、故障预警、保险UBI、二手车残值评估，都建立在稳定可靠的OBD2适配器与协议解析能力之上。

与此同时，电子电气架构向域集中与中央计算演进，CAN FD、车载以太网、DoIP逐步上车，诊断设备也必须跟着升级。对制造企业而言，持续投入协议研究、保持实车验证的广度与深度，才是穿越产品迭代周期的底气；对使用者而言，弄清自己的真实需求，比追逐参数表上的数字更重要。选对一台合适的汽车诊断工具，无论是日常保养提醒、故障快速定位，还是车队批量管理，都能实实在在地省下时间和成本。
